1 Pasaules tirdzniecības centra plāni un zīmējumi, 2002.–2014

Pārbūve pēc 11. septembra

Lejas Manhetenas un 1 WTC Skatoties no Ņūdžersijas. Fotogrāfs Gerijs Heršors / Corbis News / Getty Images

2001. gada 11. septembrī Lejas Manhetenas panorāma mainījās. Tas atkal ir mainījies. Šajā fotogalerijā esošie zīmējumi un modeļi parāda One World Trade Center — debesskrāpja, kas tika uzbūvēts, dizaina vēsturi. Šis ir stāsts par Amerikas augstāko ēku no brīža, kad tā pirmo reizi tika ierosināta, līdz tās atvēršanai 2014. gada beigās.

Final Look, 1 WTC 2014. gadā

2014. gada decembris, Viens Pasaules tirdzniecības centrs saulrietā. Foto autors: Alekss Trautvigs/Getty Images ziņu kolekcija/Getty Images

Kad arhitekts Daniels Libeskinds pirmais ierosināja plānus par jauno Pasaules tirdzniecības centru Ground Zero Ņujorkā, viņš aprakstīja 1776 pēdas augstu debesskrāpi, uz kuru visi zvanīja. Brīvības tornis . Libeskinda sākotnējais dizains tika mainīts, jo plānotāji strādāja, lai padarītu ēku drošāku pret teroristu uzbrukumiem. Faktiski Libeskind dizains nekad netika uzbūvēts.

Izstrādātājs Lerijs Silveršteins vienmēr bija vēlējies, lai Skidmore, Owings & Merrill (SOM) projektētu jauno ēku. SOM arhitektsDeivids Čailds2005. gadā un 2006. gada sākumā iepazīstināja sabiedrību ar jauniem plāniem — tas ir Tower 1, kas tika uzbūvēts.

Pasaules tirdzniecības centra ģenerālplāns

Daniela Libeskinda ģenerālplāna dizains, ierosināts 2002. gadā un izvēlēts 2003. gadā. Foto: Mario Tama / Getty Images News / Getty Images (apgriezts)

Poļu izcelsmes amerikāņu arhitekts Daniels Libeskinds uzvarēja konkursā, lai plānotu tā dēvētā Ground Zero pārbūvi. Libeskinda ģenerālplāns , kas tika ierosināts 2002. gada beigās un izvēlēts 2003. gadā, ietvēra biroju ēkas projektu, lai aizstātu iznīcinātos dvīņu torņus.

Viņa ģenerālplānā bija iekļauts 1776 pēdas (541 metru) augsts debesskrāpis, ko viņš sauca Brīvības tornis . Šajā 2002. gada modelī Freedom Tower atgādina nobružātu kristālu, kas sašaurinās līdz asai, ārpus centra esošai smailei. Libeskinds savu debesskrāpi iztēlojās kā 'vertikālu pasaules dārzu'.

2002. gada dizains — vertikāls pasaules dārzs

Vertical World Gardens, Studio Libeskind 2002. gada decembra ģenerālplāna prezentācijas 21. slaids. 21. slaids Studio Daniel Libeskind ar pieklājību Lower Manhattan Development Corporation

Libeskinda vīzija bija romantiska, piepildīta ar simboliku. Ēkas augstums (1776 pēdas) atspoguļoja gadu, kad Amerika kļuva par neatkarīgu valsti. Skatoties no Ņujorkas ostas, augstā, nedaudz noliektā smaile atbalsojās uz pacelto ikonu lāpu. Brīvības statuja. Libeskinds rakstīja, ka stikla tornis atjaunos 'pilsētas garīgo virsotni'.

Tiesneši izvēlējās Libeskinda ģenerālplānu virs vairāk nekā 2000 iesniegtajiem priekšlikumiem. Ņujorkas gubernators Džordžs Pataki apstiprināja plānu. Tomēr Lerijs Silveršteins, Pasaules tirdzniecības centra vietnes izstrādātājs, vēlējās vairāk biroja telpu, un Vertical Garden kļuva par vienu no7 ēkas, kuras jūs neredzēsit nulles vietā.

Kamēr Libeskinds turpināja darbu pie vispārējās rekonstrukcijas shēmas Ņujorkas Pasaules tirdzniecības centra vietā, cits arhitekts,Deivids Čaildsno Skidmore Owings & Merrill, sāka pārdomāt Freedom Tower. SOM arhitekts jau bija projektējis 7 WTC, kas bija pirmais tornis, kas tika pārbūvēts, un Silversteinam patika Childs dizaina pragmatiskā vienkāršība un elegance.

2003. gada Pārskatītais Brīvības torņa dizains

2No kreisās uz labo pusi NY gubernators Pataki, Daniels Libeskinds, Ņujorkas mērs Blūmbergs, izstrādātājs Lerijs Silversteins un Deivids Čailds stāv ap 2003. gada Brīvības torņa modeli. Foto autors: Allan Tannenbaum / Archive Photos / Getty Images

Debesskrāpja arhitektsDeivids M. Čaildsstrādāja ar Daniels Libeskinds par Brīvības torņa plāniem gandrīz gadu. Saskaņā ar lielāko daļu ziņojumu partnerība bija vētraina. Tomēr līdz 2003. gada decembrim viņi bija izstrādājuši dizainu, kas apvienoja Libeskinda vīziju ar idejām, ko Childs (un izstrādātājs Silverstein) vēlējās.

2003. gada dizains saglabāja Libeskinda simboliku: Brīvības tornis pacelsies 1776 pēdas. Tornis būtu novietots ārpus centra, tāpat kā lāpa uz Brīvības statujas. Tomēr debesskrāpja augšējā daļa tika pārveidota. 400 pēdu augstā brīvdabas šahtā būtu vējdzirnavas un spēka turbīnas. Kabeļi, kas liecina par balstiem uz Bruklinas tilts, aplauztos ap atklātajiem augšējiem stāviem. Zem šīs zonas Brīvības tornis sagrieztos, veidojot 1100 pēdu spirāli. Bērni uzskatīja, ka torņa pagriešana palīdzēs virzīt vēju uz augšu uz elektroenerģijas ģeneratoriem.

2003. gada decembrī Lower Manhattan Development Corporation iepazīstināja sabiedrību ar jauno dizainu. Atsauksmes bija pretrunīgas. Daži kritiķi uzskatīja, ka 2003. gada pārskatīšana atspoguļo sākotnējās vīzijas būtību. Citi teica, ka gaisa šahta un kabeļu tīkls piešķīra Brīvības tornim nepabeigtu, skeleta izskatu.

Augstinieki 2004. gadā ielika pamatakmeni Brīvības tornim, taču būvniecība apstājās, jo Ņujorkas policija pauda bažas par drošību. Viņi uztraucās par pārsvarā stikla fasādi, kā arī teica, ka piedāvātā debesskrāpja atrašanās vieta padara to par vieglu mērķi automašīnu un kravas automašīnu sprādzieniem.

2005. gads, Deivida Čaildsa pārveidotais dizains

2005. gada jūnijs Arhitekts Deivids Čailds atklāja jauno Brīvības torņa dizainu. Fotoattēli: Mario Tama / Getty Images ziņu kolekcija / Getty Images

Vai bija bažas par drošību saistībā ar 2003. gada dizainu? Daži saka, ka bija. Citi saka, ka nekustamo īpašumu attīstītājs Lerijs Silveršteins visu laiku vēlējies SOM arhitektu Deividu Čaildsu. Līdz 2005. gadam Daniels Libeskinds bija piekritis Childs un Silverstein.

Ar skatu uz drošību,Deivids Čaildsbija paņēmis Freedom Tower atpakaļ uz rasējamā dēļa. 2005. gada jūnijā viņš atklāja ēku, kas maz līdzinājās sākotnējam plānam. The Preses relīze 2005. gada 29. jūnijā teica ' Jaunais tornis elegance un simetrija atsauks klasiskos Ņujorkas debesskrāpjus un ka dizains bija Drosmīgs, gluds un simbolisks. 2005. gada dizains, kas līdzinās debesskrāpim, ko šodien redzam Lejasmanhetenā, nepārprotami bija Deivida Čaildsa dizains.

• Pamats ir kubisks, nevis paralelograms
• Pēdas nospiedums ir tāds pats kā oriģinālajiem dvīņu torņiem, 200 x 200 pēdas
• Dizains ir ģeometrisks, ar astoņiem gariem vienādsānu trīsstūriem, kas paceļas no kuba pamatnes. Centrā 'tornis veido perfektu astoņstūri'.
• Augstums būs simboliskās 1778 pēdas, kā Libeskinds ieteica savā ģenerālplānā.

Iepriekšējā dizaina vējdzirnavas un brīvdabas šahtas bija pazudušas. Lielākā daļa mehānisko iekārtu būtu izvietota jaunā torņa dizaina kvadrātveida, ar betonu noklātā pamatnē. Vestibilā, kas atrodas arī pamatnē, nebūtu logu, izņemot šauras spraugas betonā. Ēka tika projektēta, domājot par drošību.

Taču kritiķi apšaubīja jauno dizainu, salīdzinot Brīvības torni ar betona bunkuru. Bloomberg ziņas to sauca par 'pieminekli birokrātiskajai sajukumam un politiskajai bezkaunībai'. Nikolajs Ouroussoffs The New York Times to sauca par 'drūmu, nomācošu un neveikli iecerētu'.

Childs ierosināja pamatnei pievienot mirdzošus metāla paneļus, taču šis risinājums neatrisināja pārveidotā torņa priekšnojautu izskatu. Ēku bija paredzēts atklāt 2010. gadā, un tā joprojām tika projektēta.

Jauns pēdas nospiedums vienam Pasaules tirdzniecības centram

Bērnu plāna pēdas nospiedums 1 WTC. Preses attēls ar atļauju Silverstein Properties Inc. (SPI) un Skidmore Owings un Merrill (SOM) ir apgriezts

ArhitektsDeivids Čaildsbija pielāgojis Libeskinda 'Brīvības torņa' plānus, piešķirot jaunajam debesskrāpim simetrisku kvadrātveida pēdas nospiedumu. “Pēdas nospiedums” ir sarunvalodas vārds, ko arhitekti, celtnieki un izstrādātāji izmanto, lai aprakstītu būves aizņemtās zemes divdimensiju izmērus. Tāpat kā īstas dzīvas būtnes pēdas nospiedumam, pēdas izmēram un formai vajadzētu paredzēt vai identificēt objekta izmēru un formu.

Brīvības torņa pēdas nospiedums ir 200 x 200 pēdas, un tas simboliski ir tikpat liels kā katra oriģinālie dvīņu torņi kas tika iznīcināti 11. septembra teroraktā. Pārskatītā Brīvības torņa pamatne un augšdaļa ir kvadrātveida. Starp pamatni un augšpusi stūri ir nogriezti, piešķirot Freedom Tower spirālveida efektu.

Pārveidotā Brīvības torņa augstums norāda arī uz zaudētajiem dvīņu torņiem. 1362 pēdu augstumā ierosinātā jaunā ēka paceļas tādā pašā augstumā kā Otrais tornis. Parapets paceļ Brīvības torni tādā pašā augstumā kā Tower One. Milzīgā smaile, kas centrēta augšpusē, sasniedz simbolisko 1776 pēdu augstumu. Tas ir kompromiss — simboliskais augstums, ko Libeskinds vēlējās apvienot ar tradicionālāku simetriju, centrējot smaili pie ēkas.

Papildu drošībai tika nedaudz mainīts Brīvības torņa novietojums WTC vietā, novietojot debesskrāpi vairākas pēdas tālāk no ielas.

Deivids Čailds uzdāvina 1 WTC

Arhitekta Deivida Čaildsa prezentācija 2005. gada 28. jūnijā Ņujorkā. Mario Tama/Getty Images (apgriezts)

Funkcionāli piedāvātais 1 WTC dizains piedāvāja 2,6 miljonus kvadrātpēdu biroja telpu, kā arī novērošanas klāju, restorānus, autostāvvietu, kā arī apraides un antenu iekārtas. Estētiski, arhitektsDeivids Čaildsmeklēja veidus, kā mīkstināt stiprinātā betona pamatni.

Pirmkārt, viņš mainīja pamatnes formu, piešķirot stūriem slīpas malas un pakāpeniski paplašinot stūrus plašākus, paceļoties ēkai. Pēc tam, vēl dramatiskāk, Childs ieteica apšūt betona pamatni ar vertikāliem prizmatiska stikla paneļiem. Tverot sauli, stikla prizmas ieskauj Brīvības torni ar gaismas un krāsas zibšņiem.

Laikrakstu žurnālisti prizmas sauca par 'elegantu risinājumu'. Drošības amatpersonas apstiprināja stikla apvalku, jo uzskatīja, ka sprādziena gadījumā tas sabruks nekaitīgās lauskas.

2006. gada vasarā celtnieku brigādes sāka attīrīt pamatiežus, un celtniecība sākās nopietni. Bet pat tad, kad tornis pacēlās, dizains nebija pilnīgs. Problēmas ar piedāvāto prizmatisko stiklu nosūtīja Childs atpakaļ uz rasēšanas dēļa.

Ierosināts West Plaza 1 WTC

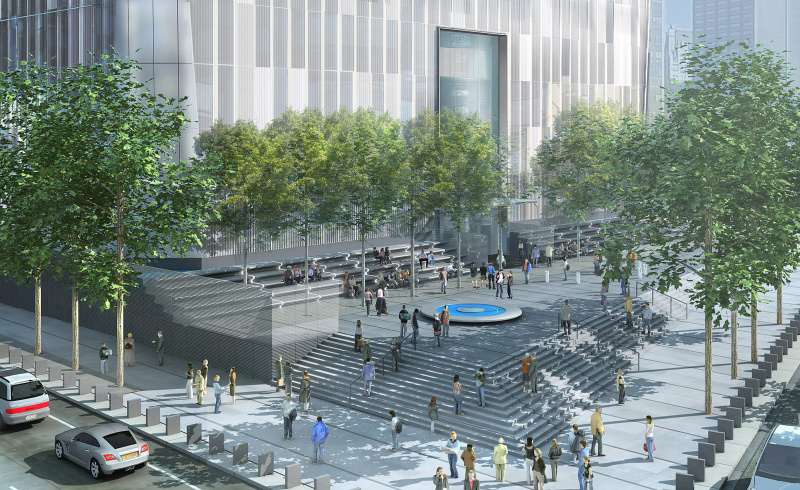

West Plaza of Freedom Tower renderēšana, 2006. gada 27. jūnijs. Preses attēls ar atļauju Silverstein Properties Inc. (SPI) un Skidmore Owings un Merrill (SOM) ir apgriezts

Zemi pakāpieni pietuvojas One World Trade Center no rietumu laukuma Deivida Čailda dizainā, kas tika prezentēts 2006. gada jūnijā. Childs piešķīra One World Trade Center izturīgu, bumbvedīgu pamatni, kas paceļas gandrīz 200 pēdu augstumā.

Smagais, cietais pamats lika ēkai šķist iespaidīga, tāpēc Skidmore Owings & Merrill (SOM) arhitekti plānoja izveidot 'dinamisku, mirdzošu virsmu' debesskrāpja apakšējai daļai. Vairāk nekā 10 miljoni dolāru tika ielieti prizmatiskā stikla izgatavošanā debesskrāpja pamatnei. Arhitekti iedeva paraugus ražotājiem Ķīnā, taču viņi nespēja izgatavot 2000 norādītā materiāla paneļus. Pārbaudot, paneļi saplīsa bīstamās lauskas. Līdz 2011. gada pavasarim, kad tornis jau sasniedza 65 stāvus,Deivids Čaildsturpināja pielāgot dizainu. Nav dzirkstošās fasādes.

Tomēr One World Trade Center vairāk nekā 12 000 stikla paneļu veido caurspīdīgas sienas. Milzīgie sienu paneļi ir 5 pēdas plati un vairāk nekā 13 pēdas gari. SOM arhitekti izstrādāja aizkaru sienu izturībai un skaistumam.

Ierosinātais apakšējais vestibils

Lifti ved uz leju uz Brīvības torņa apakšējo vestibilu. Preses attēls ar atļauju Silverstein Properties Inc. (SPI) un Skidmore Owings un Merrill (SOM) ir apgriezts

Zemākā līmeņa One World Trade Center tika izveidots, lai nodrošinātu nomnieku autostāvvietu un uzglabāšanu, iepirkšanos un piekļuvi tranzīta centrs un Pasaules finanšu centrsCēzars Pelli- izveidots biroju un iepirkšanās komplekss, ko tagad sauc par Brookfield Place.

Pēc visa spriežot, Freedom Tower dizains bija pabeigts. Biznesa domājošie izstrādātāji tam piešķīra jaunu, bezjēdzīgu nosaukumu — Viens Pasaules tirdzniecības centrs . Būvnieki sāka ielej centrālo serdi, izmantojot īpašu īpaši stipru betonu. Ēkā tika paceltas grīdas un pieskrūvētas. Šis paņēmiens, ko sauc par 'slīdošās formas' konstrukciju, samazina vajadzību pēc iekšējām kolonnām. Īpaši spēcīgs aizkaru sienas stikls sniegtu plašu, netraucētu skatu. Gadiem ilgi skatītājiem, fotografētājiem un būvprojekta pašnodarbinātajiem uzraugiem bija redzama pagaidu ārējā lifta šahta.

2014, Spire 1 WTC

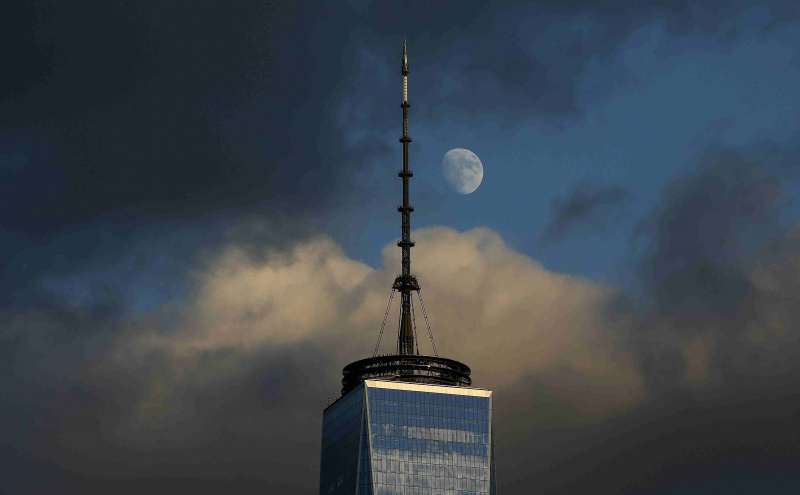

Viens Pasaules tirdzniecības centrs, NYC. Fotogrāfs Gerijs Heršors / Corbis News / Getty Images (apgriezts)

Paceļoties 408 pēdas, smaile 1 WTC virsotnē paaugstina ēkas augstumu līdz simboliski 1776 pēdām — arhitekta augstumam. Daniela Libeskinda ģenerālplāna dizains.

Milzīgā smaile ir Deivida Čaildsa viena piekāpšanās Libeskinda sākotnējai vīzijai par debesskrāpi One World Trade Center. Libeskinds vēlējās, lai ēkas augstums pieaugtu par 1776 pēdām, jo ​​šis skaitlis atspoguļo Amerikas neatkarības gadu.

Patiešām, Augsto ēku un pilsētu dzīvotņu padome (CTBUH) noteica, ka smaile bija pastāvīga debesskrāpja dizaina sastāvdaļa, un tāpēc iekļāva toarhitektoniskais augstums.

Amerikā pazīstamākā biroju ēka tika atvērta 2014. gada novembrī. Ja vien jūs tur nestrādājat, ēka ir aizliegta plašai sabiedrībai. Tomēr maksājošā sabiedrība tiek aicināta uz 360^°skati no One World Observatory 100. stāva.
